2016年05月01日

ジェベル250XCのキャブレターを外してみよう

ジェベルはシングルエンジン、シングルキャブですので、多気筒のバイクから比べますとキャブレターの着脱がしやすいです


〜キャブレター着脱偏〜

用意すもの
・プラス、マイナスドライバー
・ヘキサゴンレンチ(六角レンチ)
・ペンチ
・各サイズのスパナ

*作業している車両は負圧式のキャブレター搭載のジェベルですが、TM28強制開閉式キャブレターの車両でも作業工程は、ほぼほぼ一緒です。強いて言うならば、スロポジの有無くらいでしょうか

先に燃料タンクを外します。この作業は以前に書いていますので割愛します。 作業内容は下記をリンクしてください

‘ジェベル250XCのスパークプラグ(点火プラグ)を交換してみよう’

燃料タンクを外したら次はアクセル側のケーブルを外しますが、純正のナックルガードが邪魔をしていますので、これをずらします

まずハンドル端の六角を緩めます


つづいてメーター側の六角も緩めます

この六角は下にナットで共締めされていますので、六角が共回りするときは、このナットを抑えて共回りを防止します

ナックルガードを下にずらしスロットルケーブルが収まっているホルダーにアクセスしやすくします

画像ではナックルガードの片側が外れていますが、ここまで外さなくてもよく、ただ下にガードをずらすだけで構いません。
それではスロットルケーブルが収まっているホルダーをパラしネジ二箇所を外してバラしていきます

ホルダー外す時にケーブル側にゴム製のカバーがホルダーに被さっていますので、ずらします。

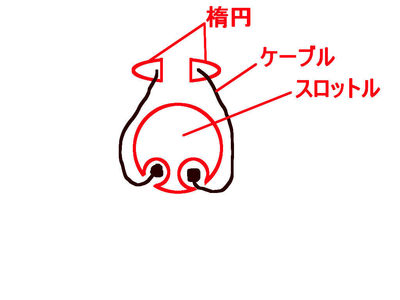

あと、スロットルケーブルを元の状態に戻す時なのですが、ケーブル二つに合わさると楕円状になる突起があります。この突起が楕円にならないと、ホルダーが、はまらないような作りになっています
スロットル(アクセル)とケーブルの収まる位置はこのようになっています。

つづいてリアサスペンションのリザーバータンクを固定しているバンド二箇所ををマイナスドライバー使い外し、リザーバータンクをフリーな状態にします。

リザーバータンクをずらすと、キャブレター下部に六角のボルトがあると思います。これは、キャブレター内部に残っているガソリンを排出するボルト、通称ドレンボルトといいます。

これを緩めガソリンを抜きます。
ここはスペースが狭いため、このような長い六角レンチがあると作業がしやすいです。

ドレンボルトを緩めるとエンジン下部、スイングアーム側にあるホースからガソリンが出てきますので、受け皿を置いてキャッチします。

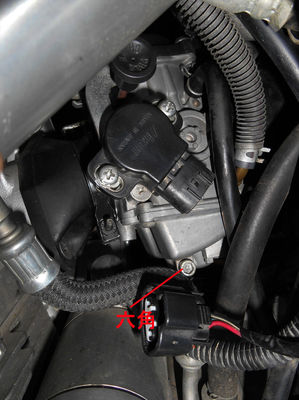

つづいてスロットルポジションセンサーを外します

ここは、2001年式より前のジェベルには違うキャブレターがついているため、このスロポジはついていませんのでスルーしましょう

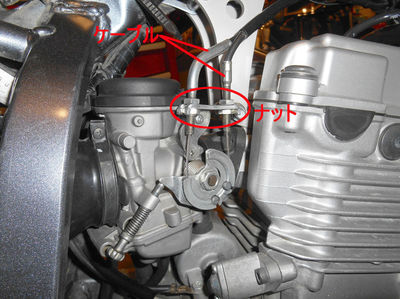

今度は、キャブレターに連結されているケーブル二つをナットを緩めて外します

エアクリナー側、エンジン側にキャブレターを固定しているバンドがあるので、プラスネジを緩めてキャブレターの連結を解いてあげましょう
エンジン側

*画像ではキャブレターが違いますが同じ車両です

エアクリーナー側

バンドを緩めたら、車体に跨り両手でキャブレターを持ち後方(エアクリ側)に引っ張りながらエンジン側から外していき、最後にエアクリ側を外しましょう

外れたキャブレター(負圧式 BSR32)

組むときは逆手順です。キャブレターを車体に取り付ける時にエンジン、エアクリのバンドを外してやると、キャブレターが収まりやすいです。

最後に組み終わったらアクセルの戻りがスムーズかどうか確認します。もしスムースでなければキャブ側のケーブル二つのナットを緩めケーブルを上下させて調整しましょう

最後にアクセルの遊びをハンドル側にある調整ナットで気になるようでしたら調整して作業はおしまいです
