2015年10月16日

ゼファー750のタコメーターユニットを交換してみよう

以前に発覚したタコメーターの修復暦 /(^o^)\ナンテコッタイ 確かにそんな予兆はいま思えばありました
空吹かしすると一瞬だけ止まるタコの針 微妙にチリが合わないメーターカバーなど...

で、開けてみると

ぼ、ボンドで修復されているだと・・・?! (゚A゚ )
悩みましたね このまま見なかったことにするか、Assy交換するか 本当に悩みました。 季節の変わり目で肌寒い中、ホットにするかくらい悩みました でも、中古は程度の割に値はるしな...


〜タコメーターユニット交換編〜

用意するもの
・10mmのソケットレンチ
・タコメーターAssy(純正品番 25015-1298)

勢いで頼んでしまったけど、やっぱり痛かったな...

先にメーターユニットを車体から取り外します 取り外し方は下記をリンクしてください

‘ゼファー750のメーターユニット(本体)を外してみよう’

メータ本体を車体から外したら、交換するメーターを単体にします これも下をリンクしてください

‘ゼファー750のメーター球を交換してみよう

ここからが本作業です
こんにちは新しいメーターくん
お値段2万6460円なり 痛いぜ...

先にメーター球のアダプタをメーターから外します
左右の2箇所

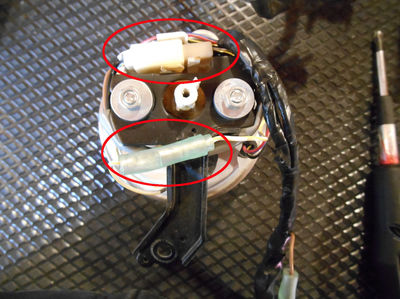

メーターのカプラー類二箇所を外しタコメーターハーネスを外します

外れたタコメーターハーネス

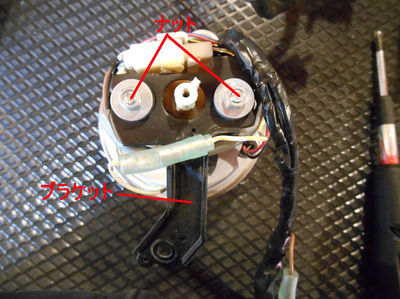

そんでもって10mmのナット二箇所を外してメーターブラケットからタコメーターユニットを取り外しておしまいです

交換後は針の一時的な止まりや、メーターカバーのチリが合わないなどの不具合は改善されました。 ただ、値段が高いのが痛いところです... orz

〜おまけ〜
メーターハーネスの取り回しの図


これがまた曲者で上手くハーネスを収納しないとメータカバーがはまらないのです...
